高压微粉磨

适用物料 : 长石、滑石、重晶石、碳酸钙、石灰石、碳黑、陶土、高岭土、方解石、石膏等。

  • 进料粒度

    ≤25mm≤25mm
  • 班产量

    0.2-12t
在线咨询
高压微粉磨

产品介绍

高压微粉磨,简称微粉磨,在石英、长石、方解石、石灰石、滑石、陶瓷、大理石、花岗岩、白云石、铝矾土、铁矿石、重晶石、膨润土、煤矸石、煤等物料的粉磨加工中均有所应用,成品细度可在0.613-0.033毫米之间调整。主要工作结构包括主机,鼓风机,超细度分析机,成品旋风积粉机,布袋除尘器及连接风管管道等组成,根据用户需要,可以选配提升机、储料仓、电控柜、给粉机、破碎机等辅助设备,共同组建成高压微粉磨组织。

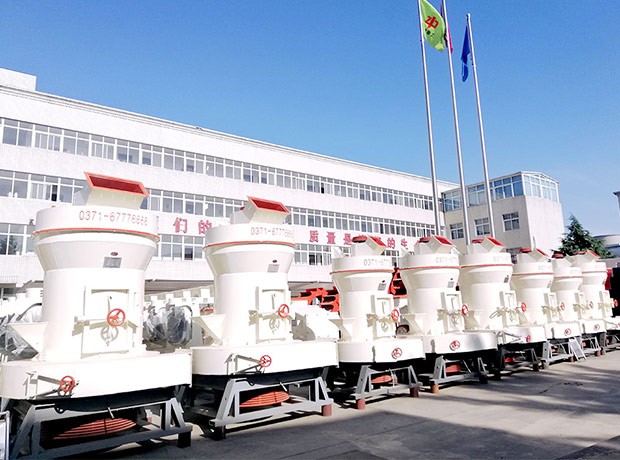

高压微粉磨

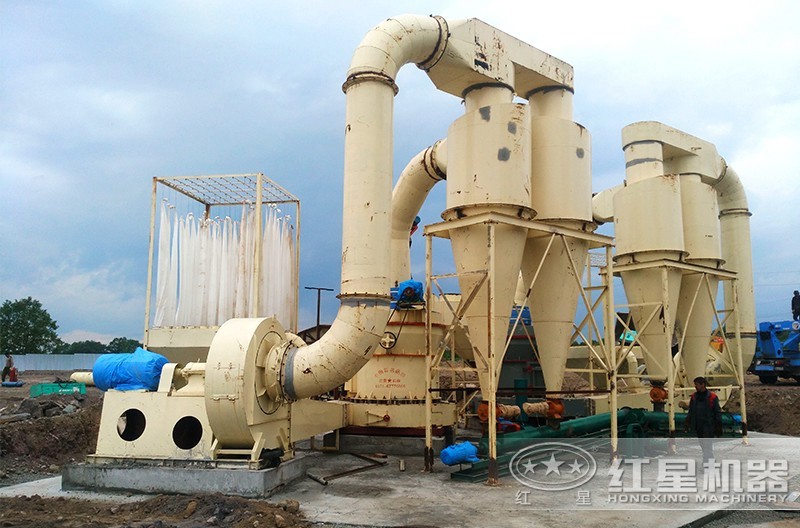

高压微粉磨现场

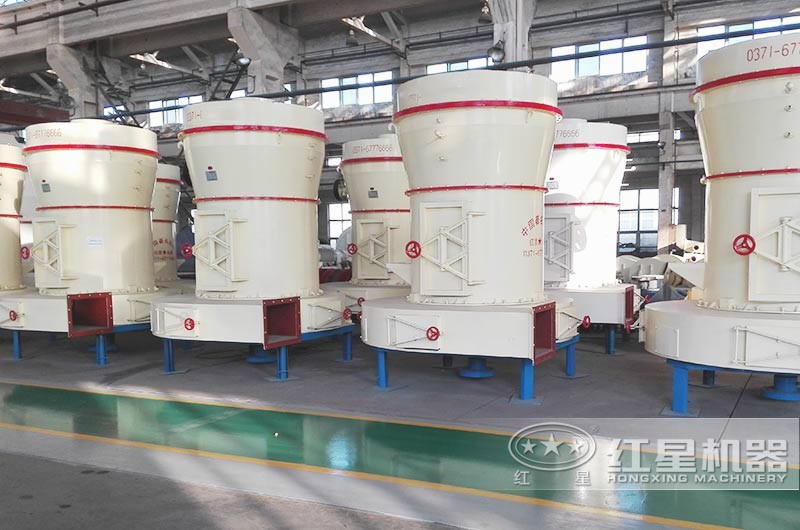

红星高压微粉磨

产品特点

工作原理

Working Principle

高压微粉磨的研磨室内,磨辊总成通过横担轴悬挂在磨辊吊架上,磨辊吊架与主轴及铲刀架固定联结,依靠拉力杆,将压力弹簧紧紧的压在磨辊轴承室的悬臂外端上,以横担轴为支撑点,靠弹簧压力使磨辊紧紧压在磨环内圆表面上,当电机带动传动装置转动时,装在铲刀架上的铲刀与磨辊同步转动,磨辊在磨环内圆表面上滚动的同时绕自身转动,分析机通过电机传动装置带动分析机叶轮旋转,其分析机的速度调整决定出粉细度。

高压微粉磨原理图

技术参数

TECHNICAL PARAMETERS
    参数 型号 微粉93 微粉92 微粉87 微粉76 微粉66
进料粒度(mm) ≤25 ≤25 ≤20 ≤20 ≤15
成品粒度(mm) 0.125-0.010 0.125-0.033 0.125-0.010 0.125-0.033 0.125-0.010
不同物料细度班产量(t) 0.8-12 0.6-10 0.4-8 0.3-6 0.2-4
中心轴转速(r/min) 140 148 160 170 180
磨环直径(mm) 1006 973 907.5 850 725
磨辊直径(mm) 300 300 270 250 210
磨辊高度(mm) 160 160 150 150 150
主机电机(kw) Y225M-8-30 Y225M-8-22 Y225M-8-22 Y225S-8-18.5 Y225M-8-15
风机电机 Y180M-2-22 Y180L-4-22 Y160L-4-18.5 Y160L-4-15 Y160L-4-11
分析器电机 YCT180M-4A-4 YCT180M-4A-4 YCT180M-4A-4 YCT160-4B-3 YCT160-4B-3
