VSI制砂机

进料粒度：≤50mm
通过量：60-650t/h
电机功率：4P 110kw—4P 500kw

适用物料：河卵石、石英石、玄武岩、辉绿岩、花岗岩、铁矿石、矿渣尾渣、长石、石灰石以及废弃混凝土等物料的制沙和再生制沙作业。

应用领域：矿山机制沙加工；化工原料、尾矿制沙；筑路用砂石骨料生产；水利桥梁修筑；市政工程建设用砂石；大中型项目用高质量沙石等。

扫码拨打

全国统一销售热线：0371-6777 6699

60S 人工响应 30Min 内给予技术答复 24Hour 免费提供方案

产品介绍
产品优势

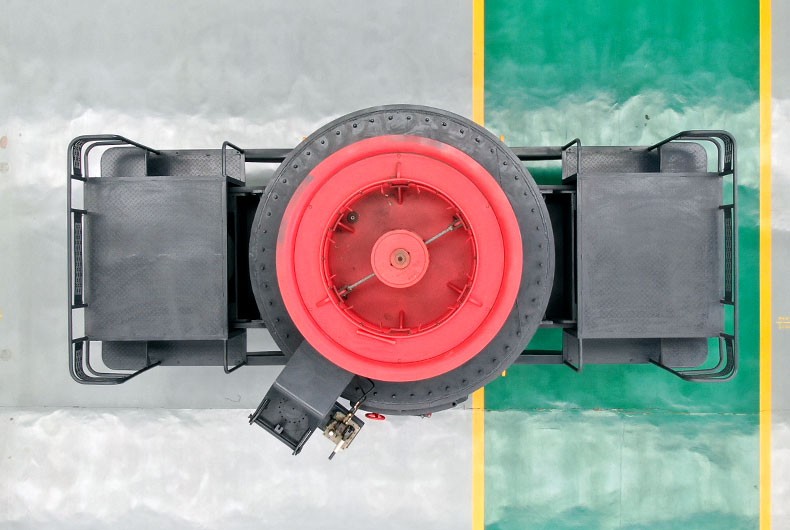

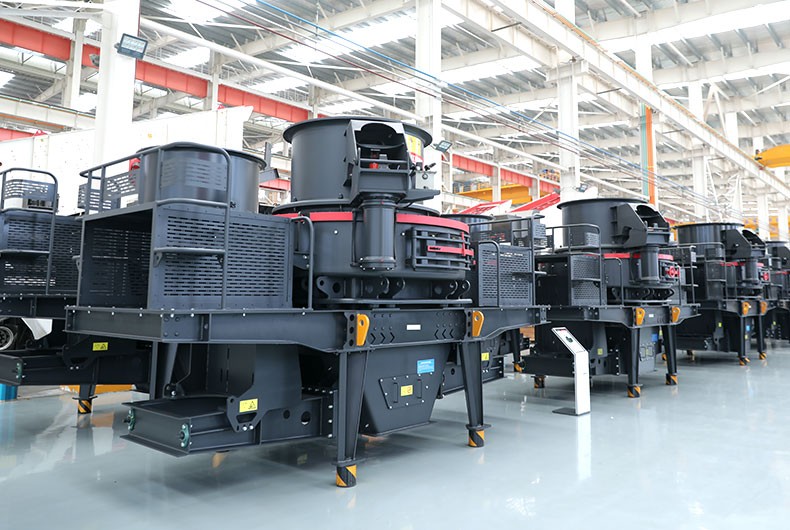

图片实拍

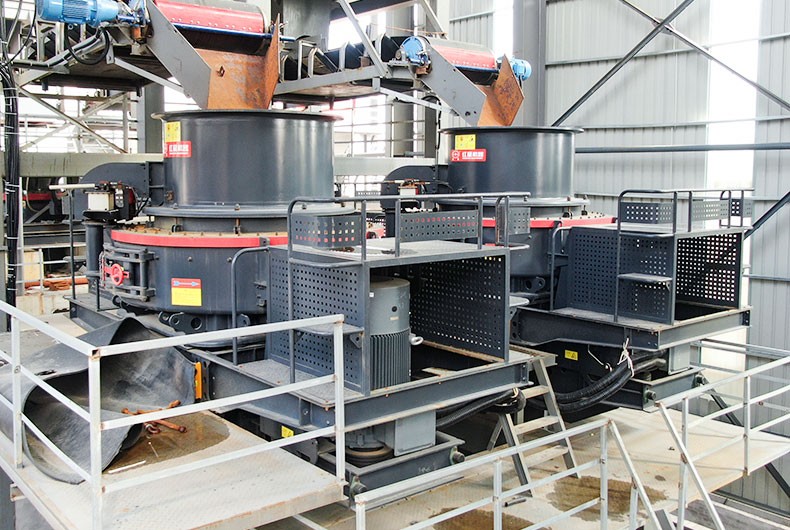

客户案例

产品介绍

VSI制砂机也就是立轴冲击式制砂机设备，是我公司引进德国先进技术，同时结合国内制砂生产方面的实际情况，经历数次技术改进之后研制出的具有较高水平的碎石制砂设备。目前该机结构上由分料斗、分料器、涡流破碎腔、叶轮、主轴总成、底座、传动装置、润滑系统组成。其有多种进料方式可选，可自由选用“石打石”或“石打铁”原理制沙，也可同时运用。与同类产品相比，产量大，沙石粒形好，性价比更高，适宜为高速公路（铁路）、高层建筑、市政、水电大坝建设、混凝土搅拌站等提供品质较高的砂石骨料，是人工制砂和沙石整形优先应用设备。

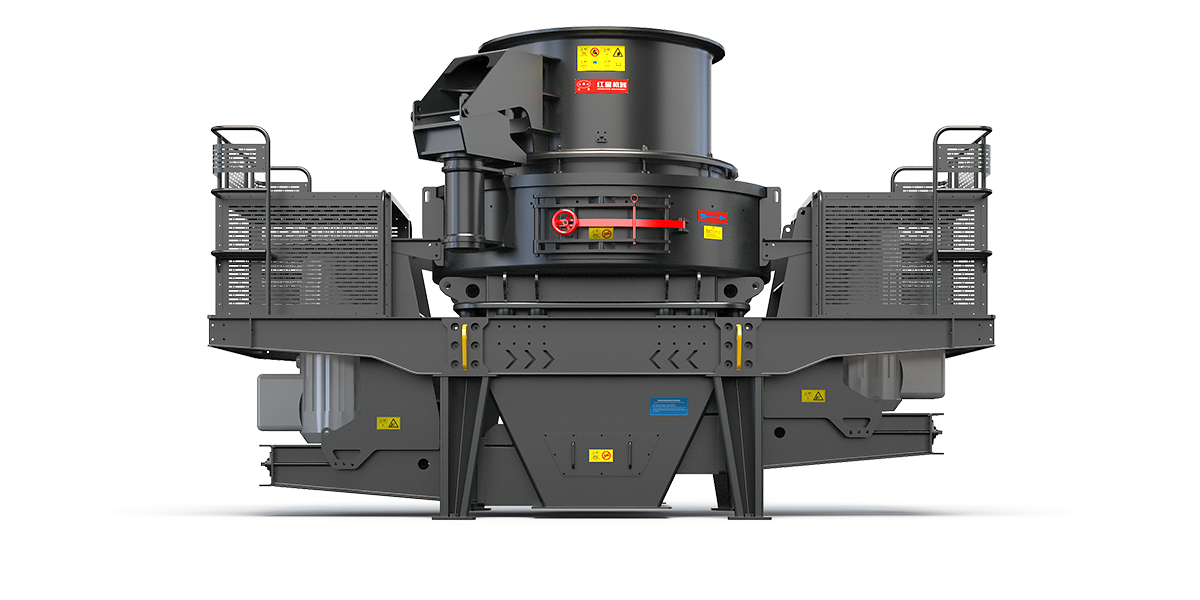

产品简图

产品特点

深腔转子设计，通过量更大：该机叶轮腔深，石头通过量可提升30%，产量更大。
结构设计合理，生产成本更低：“石打石”破碎原料不与金属部件直接接触，可有效保证部件正常使用寿命，降低用户生产成本。
便于检修、易于维护：该机采用液压开盖设计，检修时只需打开液压盖，即可观察机内各部件状态，方便员工检修维护，操作简单。
环保生产、少粉尘、低噪音：特殊的结构设计使其在运转过程中可形成涡流腔内部气流自循环，粉尘少、噪音低，符合绿色矿山加工标准。
出料粒度可调、应用灵活：产品可根据用户需求调整出料粒度，可制粗沙、中砂、细沙，且砂石多呈立方体，粒形好、级配合理。
稀油润滑，可提供更大的速度范围：该机采用稀油润滑方案，开机即润滑可有效保持部件之间较小的摩擦力，提供更大的速度范围。

工作原理

VSI制砂机运用先进的选择性破碎和解理破碎原理，直接对物料施加足够动能，并通过冲击将动能转换成克服物料所需的破碎能而破碎。物料基本沿其自然的纹理面、解理面断裂，粒形好、自身消耗低。全中心进料：物料落入进料斗，经中心进料孔进入高速旋转的甩轮，在甩轮内被迅速加速，其加速度可达数十倍重力加速度，然后高速从甩轮内射出，首先与反弹后自由下落的另一部分物料进行撞击，然后一起冲击到物料衬层（石打石）或反击块（石打铁）上，被反弹斜向上冲击到涡流腔的顶部，又改变其运动方向，偏转向下运动，又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样，一块物料在涡流破碎腔内受到两次、或更多次撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。

技术参数

VSI制砂机

型号		HXVSI-7611	HXVSI-8518	HXVSI-9526	HXVSI-1140	HXVSI-1145	HXVSI-1150
处理量 (t/h)	瀑落与中心进料	80-180	140-260	200-380	300-520	350-610	360-650
处理量 (t/h)	全中心进料	40-90	70-130	100-190	160-260	180-355	190-365
最大入料尺寸（mm）	软料	35	40	45	50	50	50
最大入料尺寸（mm）	硬料	30	35	40	40	45	45
转速（r/min）		1700-1890	1520-1690	1360-1510	1180-1310	1150-1300	1150-1300
双电机功率（kw）		4P 110KW	4P 180KW	4P 264KW	4P 400KW	4P 440KW	4P 500KW
外形尺寸（长×宽×高）（mm）		3700×2150×2100	4140×2280×2425	4560×2447×2778	5100×2700×3300	5500×2700×3300	5500×2700×3300
电源		380V 50HZ
润滑站	油泵电机功率	0.31Kw
	安全保护	油泵保证供油、无油压自动停机：风冷降温或水冷降温：冬季电机加热启动。
	外形尺寸（长×宽×高）（mm）	820×520×1270
	油箱加热器功率	2KW
